Ionische Kontaminationsmessung

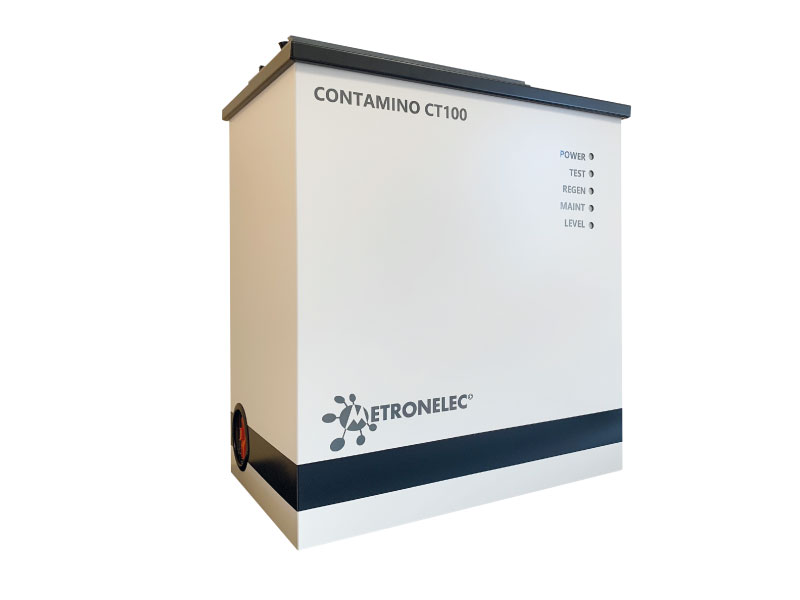

Die CT10, CT100 und CT1000 wurden entwickelt, um einfache und genaue ionische Kontaminationsmessungen gemäß MILP-28809, MIL-STD-2000A, EF-STD 10/03, IPC-TR-583, IEC-Standards usw., zu erlauben.
Diese Messungen sind notwendig, um die Sauberkeit von Platinen und Baugruppen nach der Reinigung oder bei neuen Lötprozessparametern (No-Clean Prozess, Conformal Coating, bleifreie Legierung mit neuem Aktivator, usw.) für die Qualitätskontrolle und Freigabe zu überprüfen. In feuchter Umgebung wandelt sich die ionische Verunreinigung in bewegte Ionen um, die Elektrolyten einfangen und damit zu Störungen an elektronischen Baugruppen führen können (Dendriten, schlechte Isolierung mit Kriechströmen).
Der ionische Kontaminationstest weist auf diese Risiken hin, dementsprechend sichert die Messung den Montageprozess und verlängert die Lebensdauer und Zuverlässigkeit des Endprodukts. Der Prozess besteht zunächst darin, die Probe mit 2-Propanol und entionisiertem Wasser (75/25 oder 50/50) gründlich zu reinigen, während die Kontaminationsentwicklung in der Reinigungslösung, die in einem geschlossenen Kreislauf fließt, kontinuierlich analysiert wird.

ANWENDUNGSFÄLLE

- Fall STPI
- Fall AlbaPCB

SPEZIFIKATIONEN

• Kontrolle der ionischen Kontamination von PCB-Komponenten und -Prozessen (mit/ohne Reinigung, mit/ohne Blei)
• Gemäß Anforderungen von MIL, IPC, IEC...
• 3 Ausstattungen, abhängig von der Größe der Platine:
  • CT 10 bis 25 x 100 x 150 mm (Mindestgröße der Platine einzeln 20 cm²)
  • CT 100 bis 80 x 250 x 350 mm (Min. 100 cm2)
  • CT 1000 120 x 500 x 660 mm (Min. 500 cm²)
